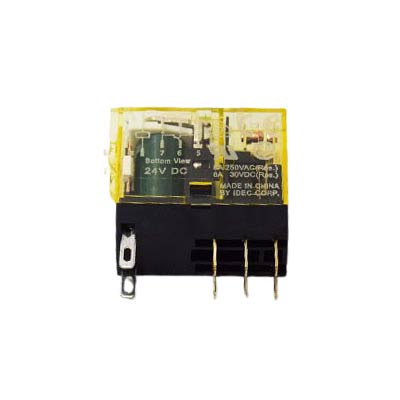

和泉继电器RJ2S-CL-D24

和泉继电器RJ2S-CL-D24

和泉RJ2S-CL-D24 RJ2S-CL-A220

型号:RJ2S-CL-D24 RJ2S-CL-A220

特点:机身宽仅为 12.7mm,形状小,触点的容许电流大

价格: 询价

所属系列: RJ

品类: 薄型功率继电器

触点结构: DPDT 极数 2级

端子形状: 插针端子

触点构造 :单触点型

动作显示 :TRUE

允许电流 :8A

服务热线: 025 8554 9286
产品介绍Product introduction

  • 12极双触点型小型功率继电器。(限翼片端子型。);
  • 2标配具备高亮度动作显示LED 指示灯(简易型除外)。IDEC特有的指示灯结构确保清晰的视认性,因而容易确认点灯的状态;
  • 3备有顺极性以及逆极性二极管型与RC电路型;
  • 4二极管型的所有电压的逆耐电压均为1,000V;
  • 5获得UL、CSA、VDE 认证,符合EN 标准。
产品参数Product parameters
触点结构 DPDT
极数 2级
端子形状 插针端子
触点构造 单触点型
动作显示 TRUE
配套附件
和泉电气 RJ 继电器底座
参数 8 | 螺钉端子 | 2NO+2NC | 8A
型号 SJ2S-07L
和泉电气RJ 继电器底座
参数 8|螺钉端子|8A|2NO+2NC
订货号 SJ2S-05B
型号 SJ2S-05B
电气规范
触点允许电流 8A
额定电压 24V DC
参数 直流|24VDC|2NO+2NC|8A
控制线圈类型 直流
控制电压 24VDC
触点类型 2NO+2NC
额定电流 8A
LED指示灯 带灯
触点结构 DPDT
级数 2级
触点材料 银镍
保护等级 IP40(封闭型)
接触电阻(初始值) 50mΩ以下
吸合时间 15ms以下
释放时间 10ms以下
绝缘电阻 100m欧姆以上(500V DC兆欧表)
耐电压(触点与线圈间) 5000V AC·1分钟
耐电度(同级触点间) 1000V AC·2分钟
耐电压(异级触点间) 3000V AC·3分钟
耐震性(耐久性) 频率10~55Hz 单振幅0.75mm
耐震性(误动作) 频率10~55Hz 单振幅0.75mm
抗冲击性(耐久性) 1000m/s²
抗冲击性(误动作) NO触点:200m/s²,NC触点:100m/s²
电气性使用寿命(额定负载) AC负载:20万次以上(切换频率:1,800次1小时),DC负载:10万次以上(切换频率:1,800次1小时)
机械性使用寿命(无负载) AC线:3,000万次以上(切换频率:1.8万次1小时),DC线圈:5,000万次以上(切换频率:1.8万次1小时)
保存环境温度 -40~+70℃(无结冰)
使用环境湿度 5~~85% RH(无结露)
保存环境温度 -40~+85℃
重量(约) 19g
安全注意事项Safety precautions
  • 01 在安装、拆卸、接线和维修
    以及检查继电器之前,请
    务必先关 闭继电器电源
    以免引起触电或发生火灾;
  • 02请务必遵守产品的
    规格及额定值
    以免引起触电或发生火灾;
  • 03请使用符合电压和电流要求的电线
    并以适当扭矩拧紧继电器
    插座上的端子螺丝
