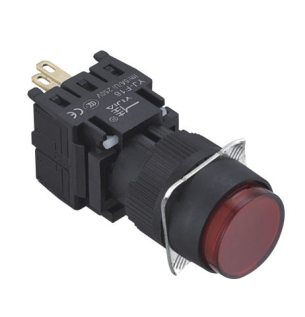

一佳F16塑料指示灯

一佳F16塑料指示灯

型号:一佳F16
特点:安装孔径Φ16mm,防护等级IP40、IP65
服务热线: 025 8554 9286
产品介绍Product introduction

  • 1安装孔径:Φ16mm;
  • 2头部形状:圆形、方形、矩形;
  • 3功能:复位按钮、自锁按钮、带灯按钮、旋钮、钥匙钮、急停钮、蘑菇头按钮;
  • 4开关触点组合:1N01NC / 2NO2NC / 3NO3NC;
  • 5防护等级:IP40、IP65;
开关额定值Switch rating
额定绝缘电压Ui 250V
约定发热电流丨th 5A
额定工作电压Ue 12V 24V 110V 220V
额定工作电流le 交流AC 50/60Hz 阻性负载 5A 5A 5A 3A
感性负载 5A 5A 3A 2A
直流DC 阻性负载 1A 1A 0.2A 0.1A
感性负载 0.7A 0.7A 0.1A -
触点材质 银合金
适应负载小至:3V AC/DC 5mA (参考值) (可使用范围取决于使用环境和负载种类)
灯珠规格Base specifications
灯珠种类 双向LED灯珠
额定电压 AC/DC 3V AC/DC 6V
AC/DC12 V AC/DC 24V
AC/DC 36V AC/DC 48V
AC/DC 110V AC/DC 220V
发光颜色 红绿黄蓝白
寿命 ≥40000h
说明:产品已内置降压电阻
安装孔尺寸Mounting hole size

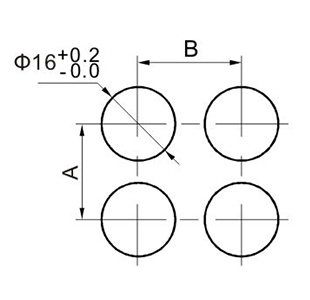

  • 安装孔尺寸

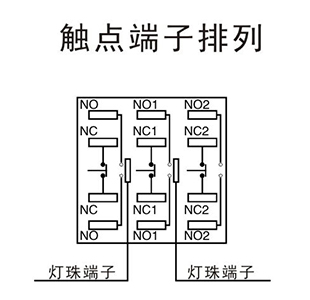

  • 触点端子排列

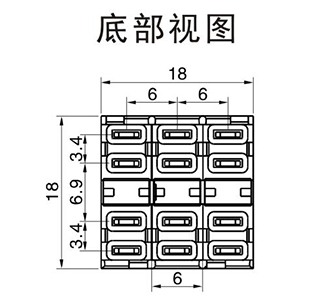

  • 底部视图
类别 A B
圆形(按钮、选择钮) ≥18mm ≥18mm
方形(按钮、选择钮) ≥18mm ≥18mm
方形(按钮、选择钮) ≥18mm ≥18mm
矩形(按钮、选择钮) ≥18mm ≥24mm
蘑菇头 ≥24mm ≥24mm
急停钮 ≥41mm ≥41mm
型号说明Model description
YJ-F16 -■
系列号 头部形状: 触点结构: 操作类型: 灯电压: 颜色:
无字母:默认一种形状
Y:圆形
F:方形
J:矩形
11:1NO1NC
22:2NO2NC
33:3NO3NC
BN:复位按钮
BNZS:自锁按钮
DN:带灯复位按钮
DNZS:带灯自锁按钮
M:蘑菇头复位按钮
MZS:蘑菇头自锁按钮
ZS:急停钮
X/21:二位保持式旋钮
X/22:二位复位式旋钮
X/31:三位保持式旋钮
X/33:三位复位式钥匙钮
Y/21:二位保持式钥匙钮
Y/22:二位复位式钥匙钮
Y/31:三位保持式钥匙钮
Y/33:三位复位式钥匙钮
3V
6V
12V
24V
36V
48V
110V
220V

绿




1.部分型号可选颜色,详见产品选型
2.带灯产品无黑色
产品选型Product selection
⊙触点结构 11:一开一闭;22:二开二闭;33:三开三闭 △ 带灯电压 3V 6V 12V 24V 36V 48V 110V 220V ○颜色   红绿黄蓝白黑
外形图 功能类型 型号 外形尺寸、备注
一佳F16塑料指示灯 圆形复位按钮 YJ-F16Y-⊙BN○ 外形尺寸
圆形自锁按钮 YJ-F16Y-⊙BNZS○
圆形带灯复位按钮 YJ-F16Y-⊙DN△○
圆形带灯自锁按钮 YJ-F16Y-⊙DNZS△○
